Riadiaci a regulačný systém GRUNDFOS Control MPC-E 3x1,1 kW

Riadiaci a regulačný systém GRUNDFOS
Control MPC-E 3x1,1 kW IP54 3x400V E
Číslo položky: 96014526
Kaskádový regulátor pre viac čerpadiel Control MPC-E
na riadenie a reguláciu až
6 čerpadiel Grundfos, každé s integrovaným
frekvenčným meničom, v jednej zóne. Všetky
hlavné čerpadlá musia byť rovnakého
typu a veľkosti.
Control MPC-E ponúka energeticky
optimalizované riadiace algoritmy pre čerpadlá
v systémoch na zvyšovanie tlaku, vykurovacích/
chladiacich/alebo klimatizačných aplikáciách.

S veľkým podsvieteným
grafickým displejom (320x240 pixelov) a
intuitívnou dotykovou membránovou
klávesnicou (IP54). Grafické znázornenie
čerpadiel a senzorov pre
parametrizáciu a monitorovanie na úrovni systému,
integrované ethernetové rozhranie
(VNC server) pre diaľkové ovládanie/monitorovanie
systému.

Control MPC-E riadi
čerpadlá pre optimalizovanú účinnosť v závislosti od zvoleného
režimu riadenia a prispôsobuje
otáčky čerpadla zaťaženiu systému
(s uzavretou regulačnou slučkou):
- Tlak
- Diferenčný tlak
- Prietok
- Teplota
- Diferenčná teplota
- Hladina.
- Nastavenie otáčok bez pripojenia senzora
(otvorená regulačná slučka)

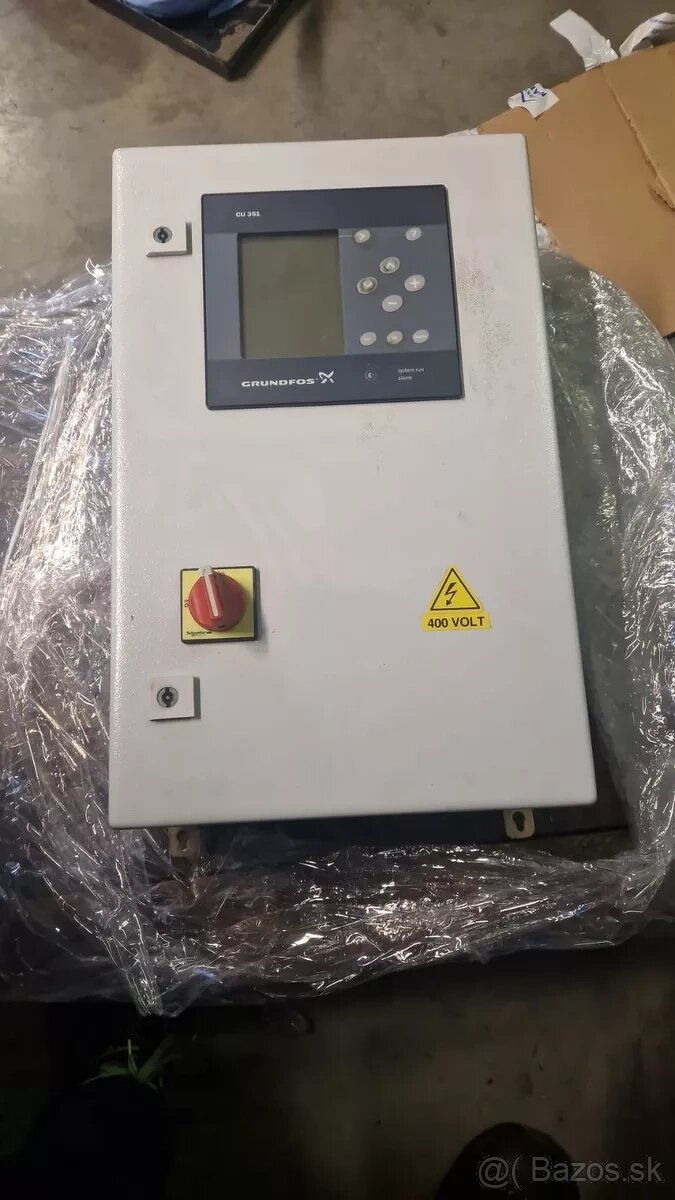

Riadenie MPC-E pozostáva z rozvádzacej
skrinky so zabudovaným
kaskádovým regulátorom pre viac čerpadiel CU 351, hlavným vypínačom, svorkami
a interným zapojením. Rozvádzacia
skrinka je vhodná na montáž na stenu
.

Funkcie:
- Jednoduché zadávanie požadovaných hodnôt
- Zobrazenie výstrah a alarmov
- Pamäť alarmov (až pre 24 alarmov/
výstrah)
- Vysoká kvalita regulácie pomocou PI regulátora
- Vstup až 6 alternatívnych
požadovaných hodnôt
- Externá regulácia požadovaných hodnôt (
v závislosti od nameranej hodnoty snímača)
- Hodinová programácia pre aktiváciu požadovaných hodnôt
- Proporcionálny typ regulácie tlaku
- Vstup maximálneho počtu
spustení/hodinu
- Voliteľný počet záložných čerpadiel
- Automatické zapínanie/
vypínanie čerpadiel v závislosti od zaťaženia/ poruchy
- Inteligentné riadenie čerpadiel
- Automatická skúšobná prevádzka čerpadla (
voliteľný cyklus)
- Funkcia zastavenia posledného bežiaceho
čerpadla (v prípade nízkej spotreby v
systémoch na zvyšovanie tlaku)
- Špecifické regulačné správanie pri plnení
prázdnych potrubí - Monitorovanie
alarmov a výstrah je možné vypnúť - Konfigurovateľné digitálne vstupy - Konfigurovateľné analógové vstupy - Konfigurovateľné digitálne výstupy - Prepínanie čerpadla na min., max. a





definované používateľom
- možnosť výberu jazyka zobrazenia
- ochrana heslom na 2 úrovniach
- ethernetové rozhranie (VNC server)
- zadanie adresy GENIbus cez
displej (pre voliteľný modul GENIbus)
- grafické znázornenie
prevádzky čerpadla a senzorov

Riadiaci systém je v súlade s nasledujúcimi
smernicami:
- Smernica o strojových zariadeniach (98/37/ES)
Norma:
