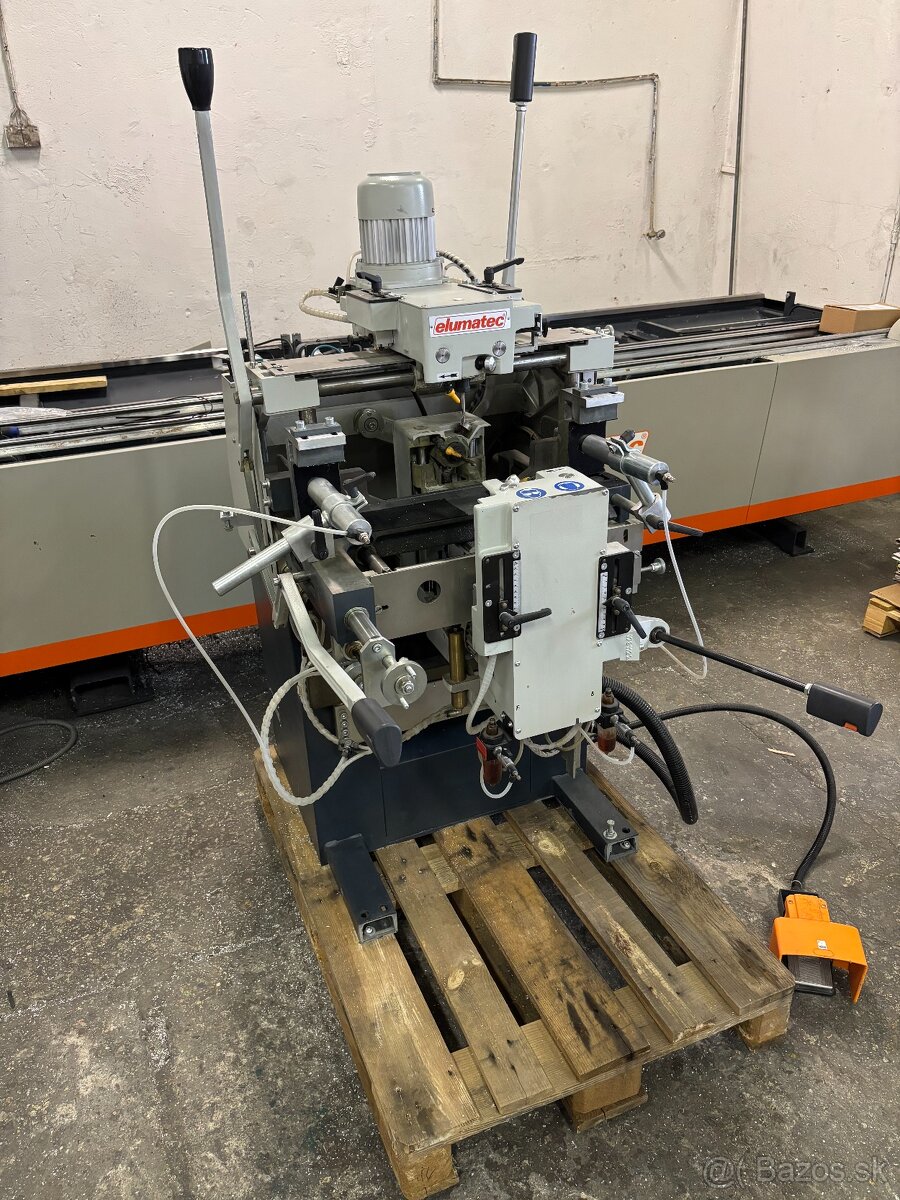

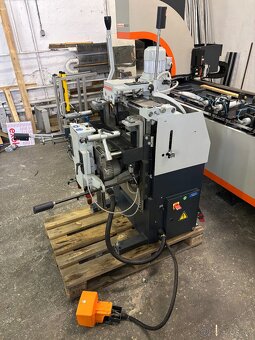

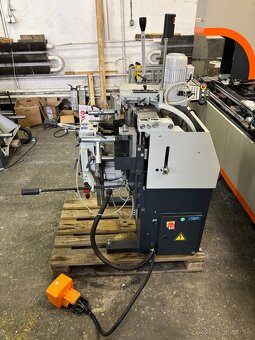

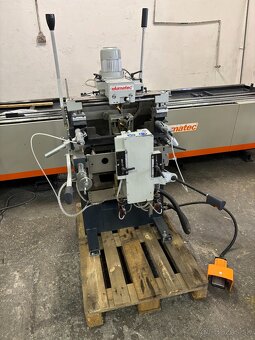

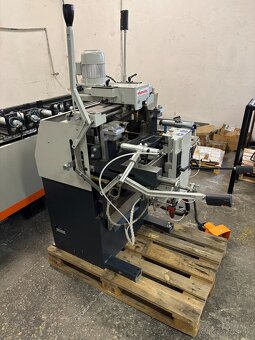

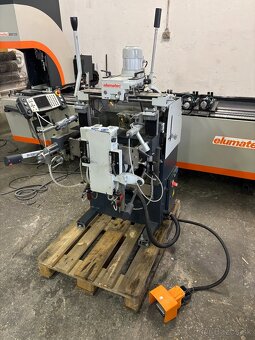

elumatec - kopírovací fréza KF 178/00

Ideální stroj pro racionální výrobu dveří
K frézování profilových cylindrických vložek zámků a kulatých rozet v profilových systémech nebo vícekomorových systémech s velkou stavební hloubkou
Tři plně nezávislé kopírovací frézovací agregáty
Oddělené ovládání vodorovných a svislých frézovacích hlav
Upínání obrobku nahoru ke kapse zámku, tím odpadá nové nastavování stroje při jiném rozměru kliky u různě vysokých profilů
Jednoduchá výměna nástrojů díky systému „Spindle lock“
Flexibilní dorazový systém s opěrnými válečky a nastavitelnými dorazy

Horní frézovací agregát:

Frézovací rozsah dle dorazů a kopírovací šablony 340 x 100 mm
Zdvih 110 mm


Dolní frézovací agregát:

Frézovací rozsah dle dorazů a kopírovací šablony 240 x 85 mm
Zdvih vpředu 95 mm
Zdvih vzadu 45 mm


Otáčky frézovacího vřetena 12.000 ot./min.
Upínací rozsah profilů 115 x 100 mm
Napětí 230/400 V, 3~, 50 Hz
Odevzdávaný výkon motoru 0,74 kW
Přípojka vzduchu 7 barů
Spotřeba vzduchu na pracovní takt 12 l bez postřikování, 24 l s postřikováním
Délka 980 mm, hloubka 1.250 mm, výška 1.610 mm, hmotnost 360 kg
Stroj je připraven do výroby
