CNC portálová frézka, veľmi robustná, kompletná s riadením a

Preto vám tu ponúkam svoju veľmi robustnú CNC portálovú frézku.

Pracovná plocha je 730 mm x 1230 mm.

Posuv je 670 mm x 1230 mm, posuv Y je 967 mm a posuv Z je 140 mm.

Rám pozostáva z profilov s rozmermi 40 mm x 80 mm s piatimi priečnymi profilmi a je pokrytý hliníkovými plechmi s hrúbkou 15 mm.

Portál má hliníkové bočné panely s hrúbkou 25 mm a dva profily s rozmermi 40 mm x 800 mm.

Na osi Y máme dve lineárne vedenia s vodiacimi lištami širokými 28 mm a dlhými 1230 mm, každé s dvoma vozíkmi. Ako aj recirkulujúcu guľôčkovú skrutku s rozmermi 16 x 5 mm.

Na osi X máme dve lineárne vedenia s vodiacimi lištami širokými 28 mm a dlhými 840 mm, každé s dvoma vozíkmi. Ako aj guľôčkovú skrutku s rozmermi 16 x 5 mm.

Os Z je vedená dvoma 16 mm širokými vodiacimi koľajnicami a štyrmi vozíkmi, ako aj guľôčkovou skrutkou 12x4.

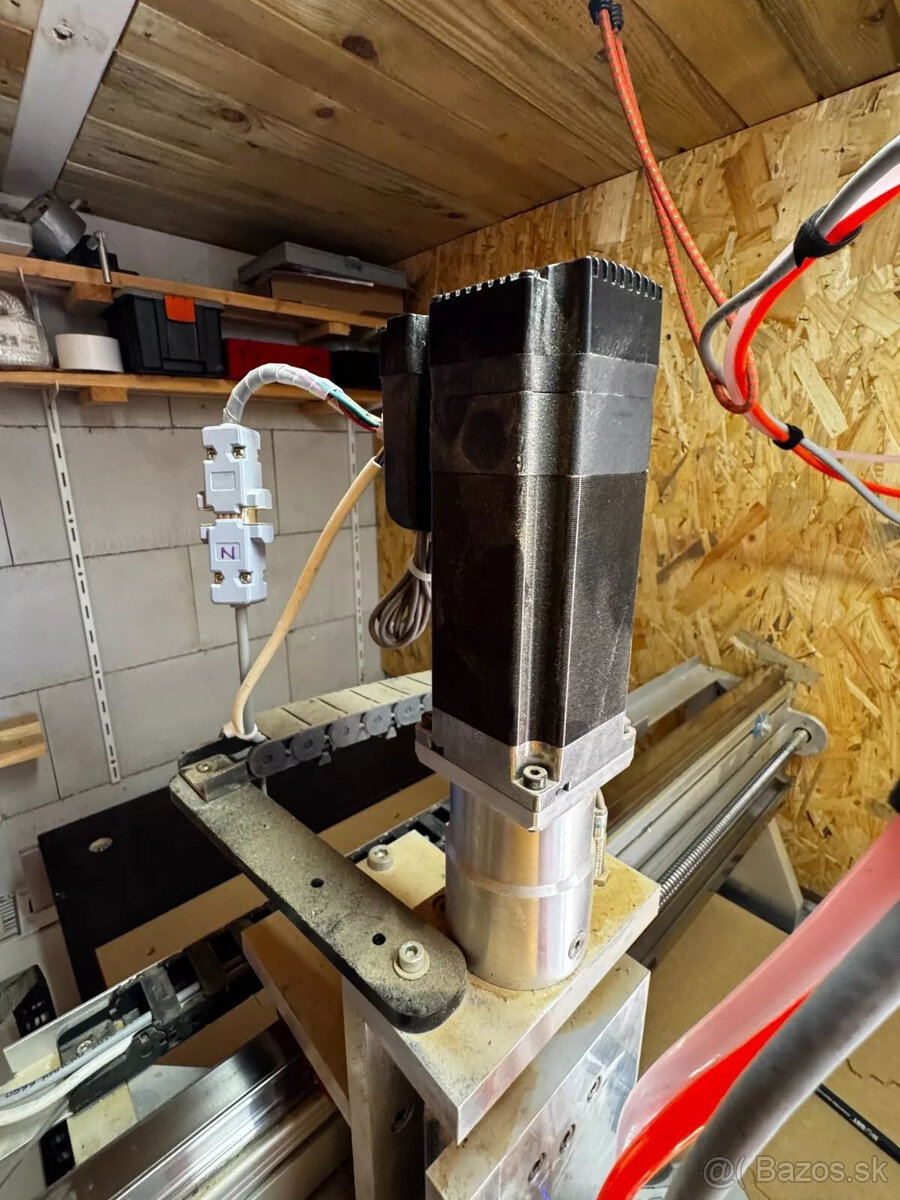

Osi sú poháňané 180-wattovými servomotormi JMC (jeden je k dispozícii ako náhradný).

Koncové polohy sú riadené snímačmi priblíženia.

Vreteno je vodou chladené 2,2 kW a chladič CW3000 je súčasťou balenia.

Celý systém je riadený pomocou Estlcamu s rozbočovacou doskou Mega V1 od spoločnosti cnc-technics.

V ovládacej skrinke nájdete dva napájacie zdroje, jeden pre osi Z a X a jeden pre osi Y.

K dispozícii je aj ručné koleso.
Celá vec je neuveriteľne pevná, váži približne 150 kg a je veľmi presná.

Rýchlosti 6000 mm/min nie sú problémom, na testovanie sme to dokonca nastavili na 10 000 mm, neviem, kedy to skončí.
