Otočný stůl e20 Škoda GO-2023

Nabízím k prodeji -

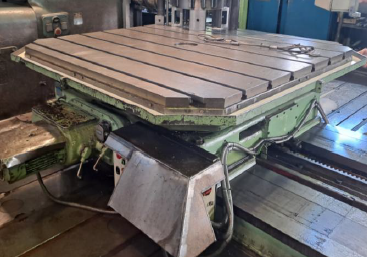

Otočný stůl E20
Objednací číslo: 17157
Výrobce: Škoda
Rok výroby: 1962 | repasován 2023

Technické parametry
Upínací plocha stolu: 2 000 x 2 000 mm
Délka lože: 3 000 mm
Šířka vedení na loži: 1 430 mm
Šířka stolu: 2 766 mm
Výška stolu: 890 mm
Šířka drážky: 33 mm
Podélný posuv: 2,8 - 8 - 22,4 mm/min (50 Hz)
Rotační posuv na průměru 1 450 mm: 3,8 - 10,4 - 30,5 mm/min (50 Hz)
Motor pro posuv: 4 kW
Otáčky motoru: 1 420 ot/min
Maximální zatížení stolu: 20 t
Hmotnost stolu: 9 t

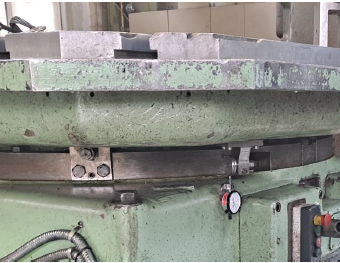

Rotační stůl je plně funkční a je vybaven rotačním snímačem ESSA Praha. Pro podélný pohyb je použito lineární snímací pravítko LS HEIDENHAIN a k dispozici je přenosný panel s DRO (digitálním odměřováním polohy). Podélný i rotační pohyb stolu je poháněn jedním asynchronním elektromotorem umístěným na dvouosé převodovce. Horní plocha stolu může být natočena do libovolné polohy pomocí strojního posuvu nebo ručního otáčení podle odečtu z DRO Heidenhain MD241. Polohy s krokem 90° mohou být nastaveny s přesností až 0,02/1 000 mm pomocí číselníkového úchylkoměru při upnutí na přesně zarovnané dorazy.
Demontáž a balení nejsou zahrnuty v ceně. Další informace na vyžádání.
