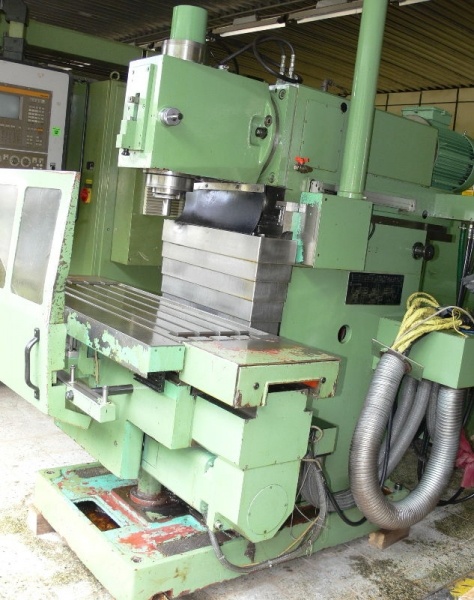

Frézka konzolová FGS 40 CNC

Nabízíme k prodeji frézku konzolovou FGS 40 CNC

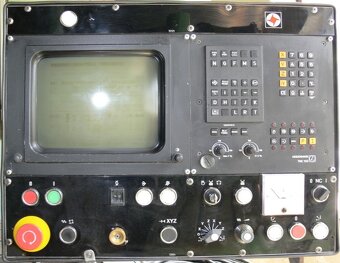

Řídící systém – HEIDENHAIN TNC 155

Rozměry upínací plochy stolu
šířka x délka 400 x 1120 mm
upínací drážky – počet 4
šířka x rozteč 18 x 80 mm
vodící drážky /druhá od stojanu 18 H7
Podélný pohyb stolu (900) 850 mm
Příčný pohyb vřeteníku 400 mm
Svislý pohyb stolu 450 mm
Kuželová dutina ve vřeteníku - ČSN 22 0430 ISO 50
Průměr vřetena v předním ložisku 100 mm
Max. kroutící moment na vřetenu 1500 Nm
Otáčky vřetena - počet stupňů 18
rozsah normální 35,5-1800 /min
snížený 28-1400 /min
zvýšený 45-2240 /min
Pracovní posuvy
řízení plynulé
rozsah 1.1.2000 mm/min
rychloposuv 5000 mm/min
Elektromotor vřetena
otáčky 4445 /min
výkon 11 kW
Elektromotor chlazení - otáčky 2800 /min
příkon 115 W
max. dopravované množství kapaliny 40 /min
Servopohony pro posuvy
jmenovitý kroutící moment trvale 17 Nm
Celkový příkon cca 16 kW
Max. hmotnost obrobku 600 kg
Max. posuvná síla
v podélném směru 20000 N
v příčném směru 20000 N
v svislém směru 14000 N
Vzdálenost osy vřetena od upínací plochy stolu 75-525 mm
Vzdálenost čela vřetena od zadní hrany stolu 50/350 mm
Hlavní rozměry stroje
délka 3355 mm
šířka 3280 mm
výška 2560 mm
Přibližná půdorysná plocha 11 m2
Hmotnost stroje bez elektrorozvaděče 3900kg
Hmotnost el.rozvaděče 500 kg
Hmotnost hydraulického agregátu 140kg
