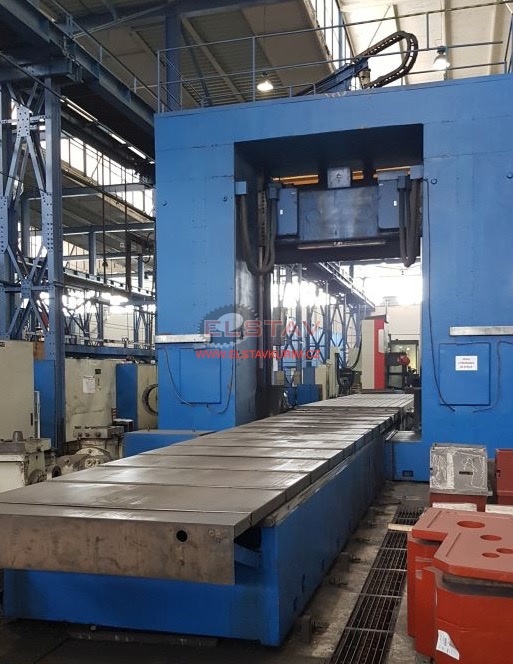

FREPD 20x40A - TOS KUŘIM

VŠEOBECNÁ CHARAKTERISTIKA STROJE

Základním rysem stroje je pevný portál, posuvný stůl. Portál má výškově přestavitelný příčník, který je osazen jedním nebo dvěma svislými vřeteníky v provedení VFS 160. Dále je portál osazen jedním nebo dvěma bočními (vodorovnými) vřeteníky VFS 160.

Uvedené typy vřeteníku lze osadit přídavnými vřetenovými hlavami, k dispozici až 4 ks.

Upínací plocha stroje je tvořena dvěmi spojenými upínací stoly, které po rozpojení lze využívat i jednotlivě (pouze jeden je vždy funkční).

Upínací stůl

Rozměry 1 stolu ………………………………………….... 2 000 x 4 000 mm

Celková délka spojených stolů …………………………….. 9 000 mm

Upínací plocha spojených stolů ……………………………. 8 500 mm

Upínací T-drážky (šířka x rozteč x počet)………………….. 36mm x 180mm x 11ks

Výška pracovního stolu od základu …………………….…. 1 000 mm

Zatížení na 1 m délky stolu ……………………………….. 5 000 kg

Posuv 1 stolu ………………………………………………. 4 250 mm, (spojených stolů 9 000 mm)

Pracovní posuv stolu …………………………………….… 15 – 3 000 mm/min

Rychloposuv ……………………………………………….. 9 000 mm/min

Portál s výškově přestavitelným příčníkem

Průchodnost mezi stojany ………………………………….. 2 750 mm

Výškové přestavení příčníku ………………………………. 2 295 mm

Posuv příčníku ………………………………………………... 750 mm/min

Svislý vřeteník VFS 160


Upínací kužel………………………………………….. ISO 60

Výkon vřeteníku ………………………………………….... 50 kW

Rozsah otáček …………………………………………….…. 15 – 710 ot/min

Pracovní posuv …………………………………………….... 10 – 2 000 mm/min

Rychloposuv ………………………………………………... 2 000 mm/min

Vzdálenost čela vřeteníku od upínacího stolu ………………. 425 – 2720 mm

Vodorovný vřeteník VFS 160 Upínací kužel ……………………………………………….. ISO 60

Výkon vřeteníku ……………………………………....……. 50 kW

Rozsah otáček ……………………………………………..... 15 – 710 ot/min

Pracovní posuv ……………………………………….…..…. 5 –1 000 mm/min

Rychloposuv ………………………………………………… 1 000 mm/min

Vzdálenost čela vřeteníku od středící T-drážky stolu
377 – 1177 mm

Celkové rozměry stroje: (délka x šířka x výška) =
20 720 mm x 8 500 mm x 7 150 mm

Přídavné vřetenové hlavy :

Hlava NVS (prodlužovací nástavec)

Upínací kužel ……………………… ISO 60
Otáčky …………………… 15 – 710 ot/min
Max. přenášený výkon od 60 ot/min = 40kW
Max. krouticí moment ………….. 6500 Nm

Hlava HFUS (hlava frézovací univerzální)

Upínací kužel …………………….... ISO 60
Otáčky ……………………..15 – 710 ot/min
Max. přenášený výkon od 80 ot/min = 22 kW
Max. krouticí moment ……………2700 Nm
Možnost pootočení ve svislé ose …….o 360°
Možnost pootočení ve vodorovné ose o 360°
Přestavení pinoly . …………………..50mm

Hlava HFOS (hlava frézovací oboustranná - pravoúhlá)

Upínací kužel ……………………….ISO 60
Otáčky ……………………..15 – 710 ot/min
Max. přenášený výkon od 60 ot/min = 40 kW
Max. krouticí moment ……………6500 Nm
Možnost pootočení
